在电力系统的复杂网络中，电缆作为电能传输的关键载体，其稳定运行至关重要。而电缆护层保护器，则是保障电缆护层安全、确保电缆可靠工作的重要设备。那么，电缆护层保护器究竟是什么？它又有着怎样的结构组成呢？

一、电缆护层保护器的定义

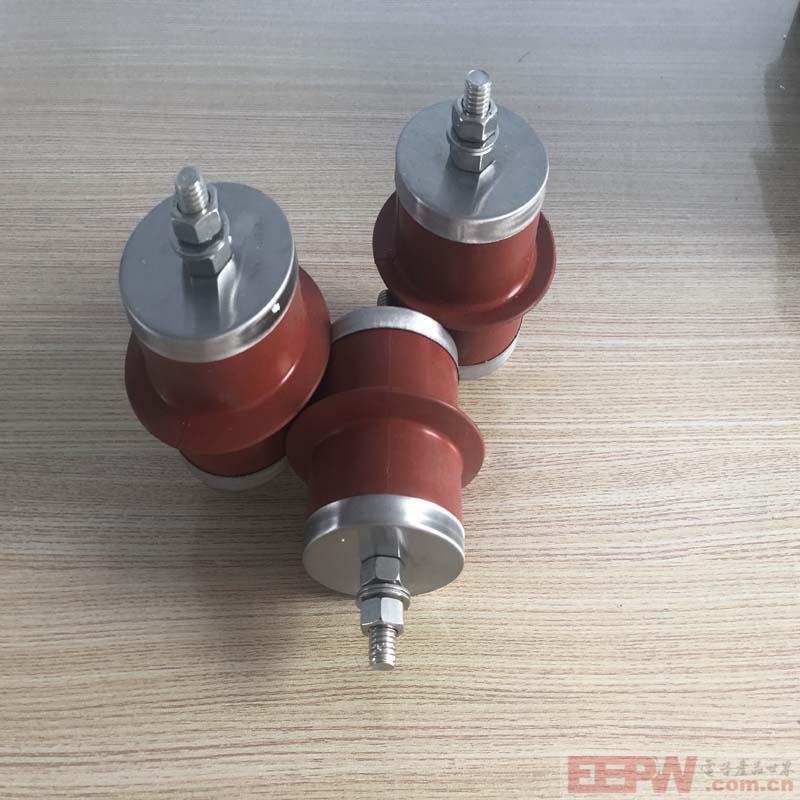

电缆护层保护器，是一种专门用于保护电缆金属护层的装置。在电力电缆的结构中，金属护层起着至关重要的作用，它不仅能够为电缆提供机械保护，防止外界因素对电缆本体造成损伤，还承担着重要的电气功能。

在正常运行情况下，电缆的金属护层会感应出一定的电压。然而，当电缆线路遭受过电压侵袭时，如雷电冲击波、操作过电压等，这些过电压会在金属护层上产生过高的电位差，可能击穿护层的绝缘，导致护层损坏，进而影响电缆的正常运行，甚至引发更严重的电力事故。

电缆护层保护器的作用就是在过电压情况下，为电缆金属护层提供一个低阻抗的泄流通道，将过电压能量有效地引入大地，从而限制护层上的过电压幅值，保护护层绝缘不受损害。同时在正常运行时，它又能保证电缆护层的正常工作状态，不影响电缆的正常运行。简而言之，电缆护层保护器就像是电缆护层的“守护卫士”，时刻守护着电缆护层的安全稳定。

二、电缆护层保护器的结构组成

电缆护层保护器通常由以下几个主要部分组成：

（一）非线性电阻元件

这是电缆护层保护器的核心部件，一般采用氧化锌（ZnO）非线性电阻片。氧化锌非线性电阻片具有优异的电压-电流特性，在正常电压下，其电阻值较高，呈现高阻态，通过的电流极小，几乎不会对电缆的正常运行产生影响。而当遇到过电压时，其电阻值会迅速降低，呈现出低阻态，能够快速地将过电压能量泄放入地，从而有效地限制护层上的过电压幅值。

例如，在雷电冲击波作用下，氧化锌电阻片能够在瞬间导通，将雷电流引入大地，避免雷电压对电缆护层造成损坏。这种非线性特性使得电缆护层保护器在正常运行和过电压情况下都能很好地发挥保护作用。

（二）串联间隙

在一些电缆护层保护器中，会设置串联间隙。串联间隙的作用是在正常情况下隔离高压，防止保护器误动作。当过电压来袭时，间隙被击穿，使非线性电阻元件接入电路，开始发挥泄流作用。

间隙的距离是根据电缆的运行电压、过电压情况以及保护要求等因素精心设计的。例如，在10kV电缆系统中，串联间隙的距离会设置在一个合适的数值，既能保证在正常运行电压下不击穿，又能在常见的过电压情况下及时击穿，让保护器发挥作用。

（三）电极和接地端子

电极是电缆护层保护器与电缆金属护层连接的部分，它需要具有良好的导电性和机械强度，以确保能够可靠地将电缆护层的电位引入保护器。接地端子则负责将泄放的过电压电流引入大地。

电极通常采用铜质材料制成，以保证良好的导电性。接地端子则需要与接地网可靠连接，一般要求接地电阻不大于规定值，通常在0.5欧姆以下，这样才能保证过电压电流能够顺利地泄放入地。

（四）绝缘外壳

绝缘外壳主要用于包裹和保护内部的非线性电阻元件、串联间隙等部件，防止它们受到外界环境的影响，如水分、灰尘等。同时，绝缘外壳还能保证各部件之间的绝缘性能，防止发生短路故障。

绝缘外壳一般采用高强度、耐老化的绝缘材料制成，如硅橡胶、环氧树脂等。这些材料具有良好的绝缘性能和机械性能，能够在恶劣的环境条件下长期稳定地工作。

    电缆护层保护器通过以上各个部件的协同工作，实现了对电缆金属护层的可靠保护。在电力系统中，正确选择和使用电缆护层保护器，对于保障电缆的安全运行、提高电力系统的可靠性具有重要意义。
